IDRA II ska placeras utifrån bollens mittpunkt, inte utifrån frontväggen. Montera den i taket framför bollpositionen, mot duken. Det exakta avståndet beror på takhöjden, så börja alltid med att markera var bollen ska ligga och mät därefter mot duken enligt installationsanvisningen för din monteringshöjd.
Planera placeringen från bollens mittpunkt och bakåt mot IDRA II.
Var ska IDRA II sitta i förhållande till bollen?

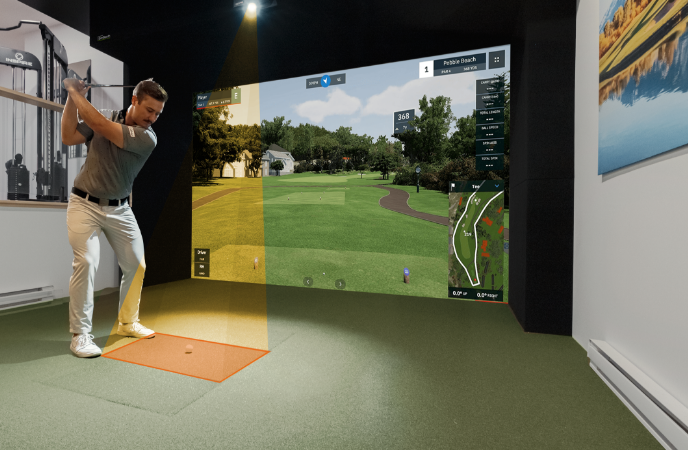

IDRA II ska sitta framför bollen, mot duken, och vara centrerad över slaglinjen. Det är bollens fasta position som styr monteringen. Om slagmattan senare flyttas kan kamerans registreringsyta hamna fel, även om avståndet till frontväggen fortfarande ser rimligt ut.
GolfIns installationsguide anger att kamerahöjden ska vara 99–120 tum, cirka 251–305 cm, över slagytan. Måttet B mäts från monteringsplattans bakkant till bollens mittpunkt och varierar med takhöjden, vilket är varför samma mått från frontväggen inte passar alla rum. Se GolfIn IDRA II Installation Guide före slutmontering.
Hur räknar man avståndet från frontväggen?
Räkna i två steg: först avståndet från frontväggen eller duken till bollens mittpunkt, sedan måttet B från bollens mittpunkt till monteringsplattans bakkant. Eftersom IDRA II ska sitta mellan bollen och duken drar du av måttet B från bollens avstånd till frontväggen.
Formel: avstånd frontvägg till boll − mått B = avstånd frontvägg till IDRA II:s monteringsplatta.
Exempel: Om bollen ligger 3,0 meter från duken och måttet B är 1,44 meter vid din takhöjd, placeras monteringsplattans bakkant cirka 1,56 meter från frontväggen. Använd alltid tabellen i installationsguiden för det mått som gäller för din faktiska takhöjd.
Vilka mått behöver du ta innan monteringen?
Ta måtten innan du borrar. En tydlig uppmätning minskar risken för att monitorn behöver flyttas efter installation och gör kalibreringen enklare.
-
Takhöjd: mät från slagytan till den punkt där monteringsplattan ska sitta.
-
Bollens mittpunkt: markera den permanenta tee-positionen på mattan.
-
Avstånd till duk: mät från bollens mittpunkt till duken eller frontväggen.
-
Slaglinje: dra en rak, tänkt linje från boll mot duk så att IDRA II kan centreras.
-
Fritt tak: kontrollera balkar, belysning, ventilation och kabeldragning innan placeringen låses.
Hur monterar man IDRA II rakt och stabilt?
Monteringsplattan ska vara vågrät, stabilt förankrad och parallell med duken. Undvik att kompensera för sneda väggar eller en sned duk genom att vrida monitorn. Utgå i stället från bollens slaglinje och justera dukens placering separat om det behövs.
Placera även datorn så att kabeldragningen fungerar utan att hamna i spelområdet. GolfIns installationsguide anger maximalt 25 fot, cirka 7,6 meter, mellan datorn och IDRA II. Planera därför både el, nätverk och kabelväg innan takmonitorn skruvas fast.
Varför räcker det inte att mäta från väggen?
Väggmåttet berättar bara var rummet börjar. IDRA II läser slaget i förhållande till bollens position och sin egen monteringshöjd. Två rum med samma avstånd från duk till boll kan därför behöva olika placering av monitorn om takhöjden skiljer sig.
Det gäller även i rum där duken står en bit ut från väggen. Mät till den yta som bollen faktiskt spelas mot, och notera sedan var monteringsplattan hamnar i relation till den fysiska väggen. För rumsplanering kan du använda riktlinjen att räkna med separat utrymme för duk, bollposition och svingutrymme bakom bollen. Carlofets guide för rumsplanering rekommenderar att man provar fulla svingar i rummet innan installationen låses.
Vilka vanliga fel bör du undvika?
-
Att utgå från frontväggen: börja alltid med bollens mittpunkt.
-
Att mäta till ovansidan av mattan: använd den faktiska slagytan där bollen ligger.
-
Att montera innan duk och matta är på plats: slutmåttet bör tas när spelområdet är bestämt.
-
Att ignorera takhöjden: en lägre eller högre montering flyttar monitorpositionen i djupled.
-
Att hoppa över kontroll av svingutrymmet: provsving med den längsta klubban innan installationen färdigställs.
Vilken kontroll bör göras innan första kalibreringen?
Kontrollera att bollens mittpunkt, slaglinjen och IDRA II:s mittlinje ligger i samma riktning. Verifiera sedan takhöjden en gång till, kontrollera att enheten är vågrät och se till att duken, mattan och belysningen är i sina slutliga positioner. Kalibrera först när dessa delar är klara.
Är du osäker på måttet för just ditt rum är det klokt att dokumentera takhöjd, bollens avstånd till duk och ett foto av rummet innan monteringen. Då går det att bedöma placeringen mot installationsunderlaget innan hål tas upp i taket.
Vanliga frågor
Ska IDRA II monteras framför eller bakom bollen?
IDRA II ska monteras framför bollen, mot duken. Utgå från bollens mittpunkt och använd måttet B i installationsguiden för den takhöjd som gäller i rummet.
Hur långt från frontväggen ska IDRA II sitta?
Det finns inget enda väggmått som fungerar i alla rum. Addera avståndet från frontväggen till bollen med avståndet från bollen till monteringsplattan för den aktuella takhöjden.
Vad händer om takhöjden ändras?
När monteringshöjden ändras ändras även rätt placering i djupled. Mät därför alltid från färdig slagyta till tak och använd måttet som hör till just den höjden.
Kan jag montera IDRA II innan slagmattan är vald?
Det bör undvikas. Slagytans höjd och bollens slutliga position påverkar referenspunkten för hela monteringen.
Behöver monitorn vara parallell med duken?
Ja. Monitorn och monteringsplattan ska vara parallella med duken och justeras efter slaglinjen, samtidigt som enheten ska monteras vågrätt.
Behöver du hjälp att planera ett komplett simulatorrum, kontakta oss med rummets bredd, djup, takhöjd och ett foto från slagpositionen.
